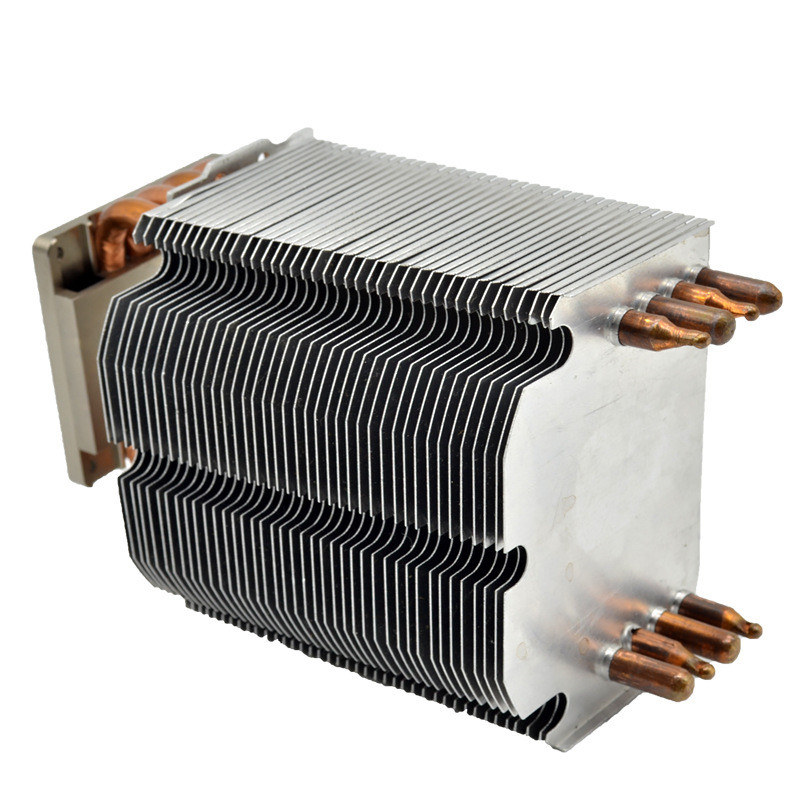

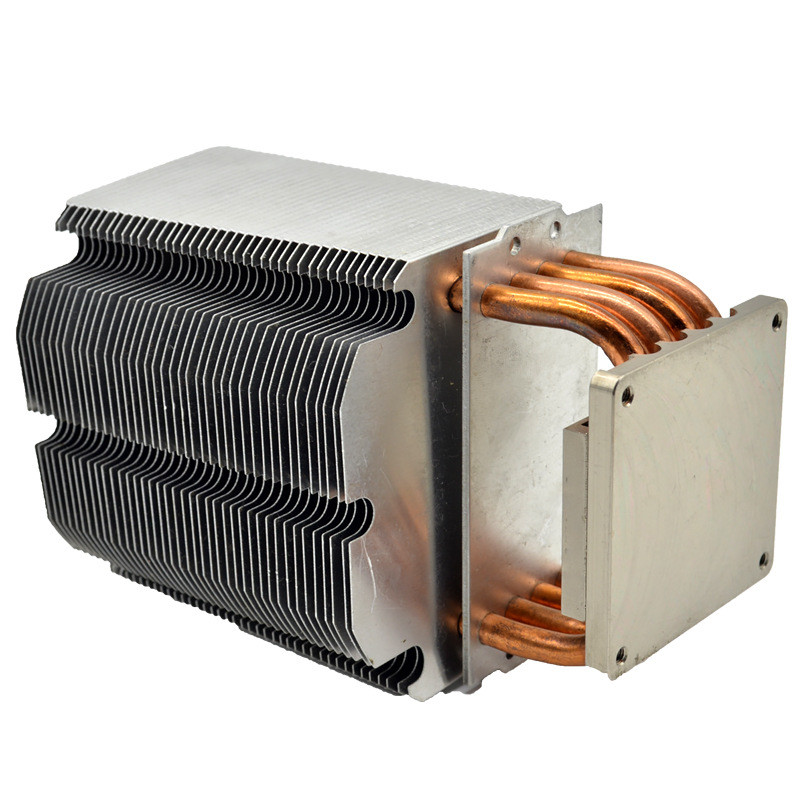

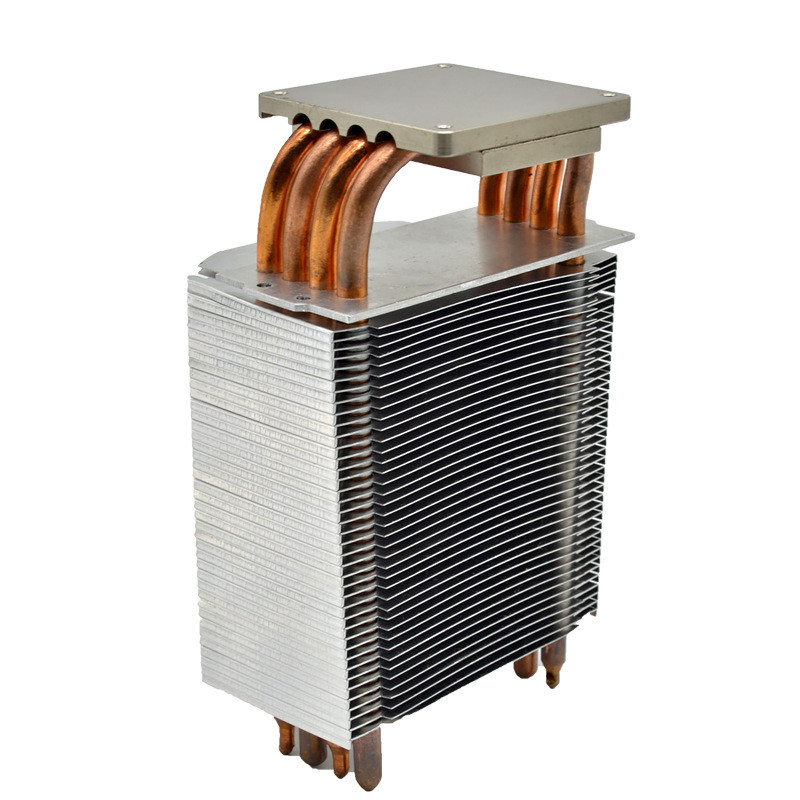

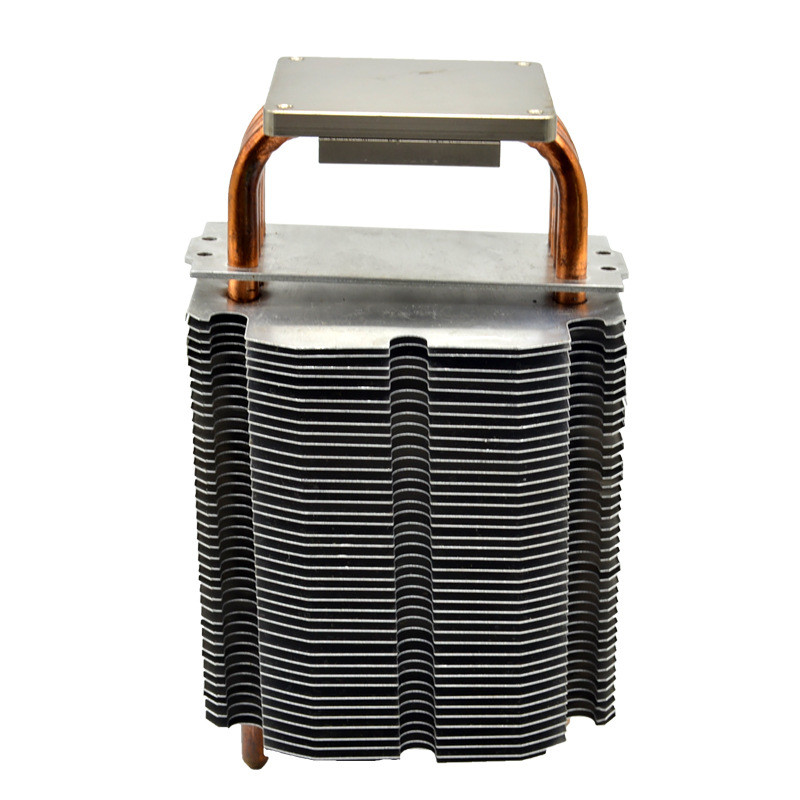

Dissipador de calor inferior de alumínio com níquel de chapeamento prático de Heatpipe

Os PCes de alumínio da placa inferior 4 aquecem as tubulações aquecem o radiador da tubulação com chapeamento do níquel

Detalhe rápido

Descrição

O radiador da tubulação de calor é um produto novo produzido usando a tecnologia da tubulação de calor para fazer melhorias principais a muitos radiadores ou produtos e sistemas velhos da inversão térmica. Há dois tipos de radiadores da tubulação de calor: refrigerar natural e forçado - refrigerar de ar. A resistência térmica de radiador refrigerado a ar da tubulação de calor pode ser feita menor, e é usada frequentemente em fontes de alimentação de alta potência.

Nota

O radiador da tubulação de calor é composto de um tubo selado, de um feltro de lubrificação líquido e de um canal de vapor. O feltro de lubrificação cerca a parede do tubo do tubo selado e é imergido em um líquido saturado que possa volatilize. Este líquido pode ser água destilada ou amônia, metanol ou acetona. O radiador da tubulação de calor enchido com a amônia, o metanol, a acetona e os outros líquidos ainda tem uma boa capacidade da dissipação de calor em baixas temperaturas.

Quando o radiador da tubulação de calor está correndo, sua seção da evaporação absorve o calor gerado pelo fonte de calor (dispositivos de semicondutor do poder, etc.), de modo que o líquido no feltro de lubrificação ferva no vapor. O vapor com movimentos do calor da seção da evaporação do radiador da tubulação de calor a sua seção refrigerando. Quando o vapor transfere o calor à seção refrigerando, o vapor condensa-se no líquido. O líquido condensado retorna à seção da evaporação com a ação capilar do feltro de lubrificação na parede do tubo, e repete o processo acima mencionado da circulação para dissipar continuamente o calor.

O radiador da tubulação de calor é um dispositivo de grande eficacia do radiador com características originais da dissipação de calor. Isto é, tem a condutibilidade térmica alta, e a distribuição da temperatura ao longo do sentido axial entre a seção da evaporação e a seção refrigerando é uniforme e substancialmente igual.
A resistência térmica do dissipador de calor é determinada pela condutibilidade térmica do material e pela área eficaz no volume. Quando o volume de um radiador de alumínio ou de cobre contínuo alcança o ³ de 0.006m, aumentar seus volume e área não reduzirá significativamente a resistência térmica. Para os dispositivos de semicondutor discretos que se dissipam o calor em ambos os lados, a resistência térmica de um todo-cobre refrigerado a ar ou dissipador de calor do todo-alumínio pode somente alcançar 0.04°C/W. O radiador da tubulação de calor pode alcançar 0.01℃/W. Sob a condição da convecção natural que refrigera, o desempenho do radiador da tubulação de calor pode ser melhorado em mais de dez vezes do que aquele do radiador físico.

O radiador da tubulação de calor tem as seguintes vantagens:

• A velocidade térmica da resposta é rápida, e sua capacidade para transferir o calor é mais de 1000 vezes maior do que aquela das tubulações de cobre do mesmo tamanho e do peso;
• Tamanho pequeno e peso leve;
• Eficiência da dissipação de calor elevado, que pode simplificar o projeto da dissipação de calor dos equipamentos eletrônicos, tais como a refrigeração a ar em mudança a auto-refrigerar;
• Nenhuma fonte da alimentação externa é exigida, e nenhuma manutenção especial é exigida durante o trabalho;
• Tem boas propriedades isothermal. Após o equilíbrio térmico, o inclinação de temperatura entre a seção da evaporação e a seção refrigerando é bastante pequeno, que podem aproximadamente ser consideradas como 0;
• A operação é segura e segura, e não polui o ambiente.

Nós podemos oferecer o serviço do radiador da tubulação de calor, qty pequeno somos aceitáveis.

Suporte laboral

Nós podemos oferecer o projeto e o serviço da simulação. Por exemplo, o exemplo do nosso cliente alemão.

De acordo com os resultados da simulação, a microplaqueta simulada é em conformidade com as exigências da temperatura specficied pelo cliente.
