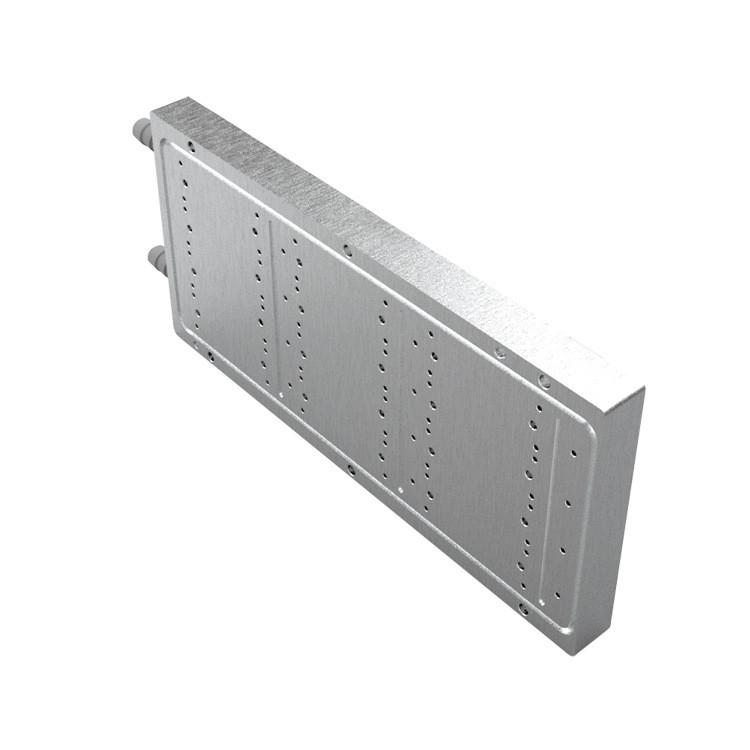

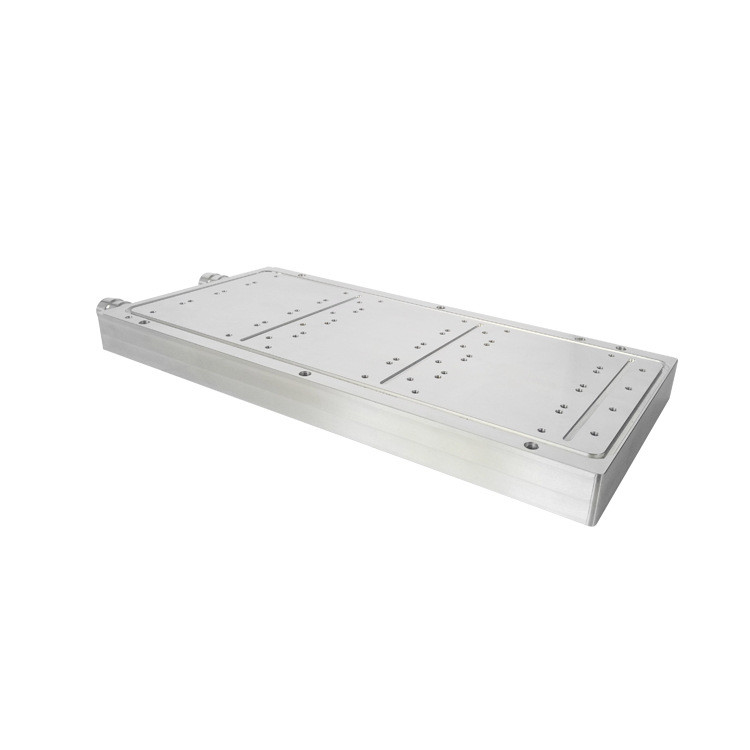

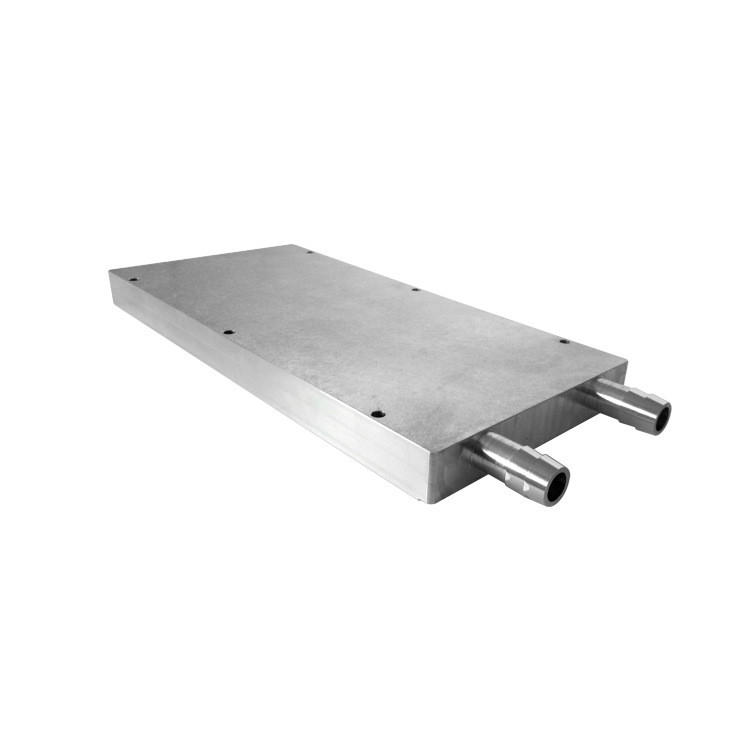

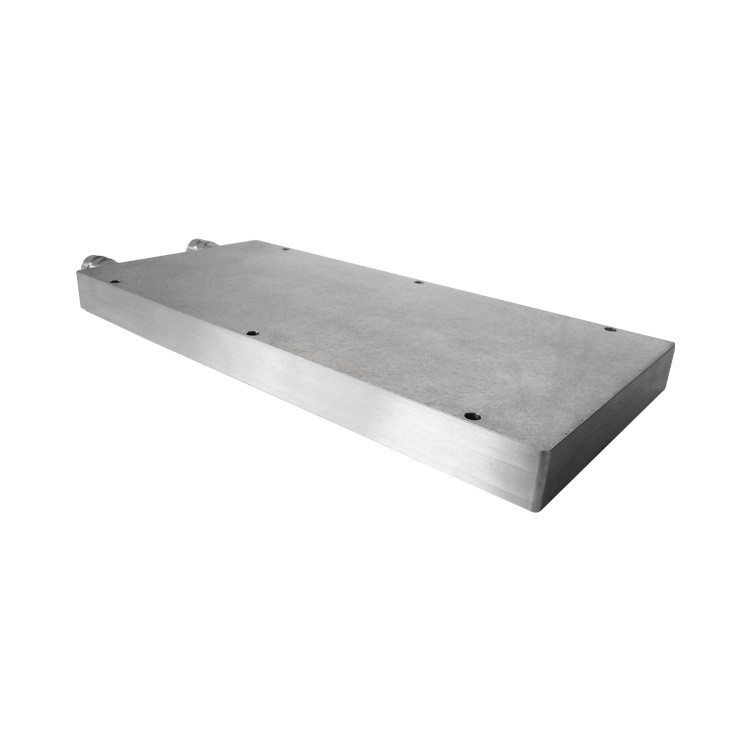

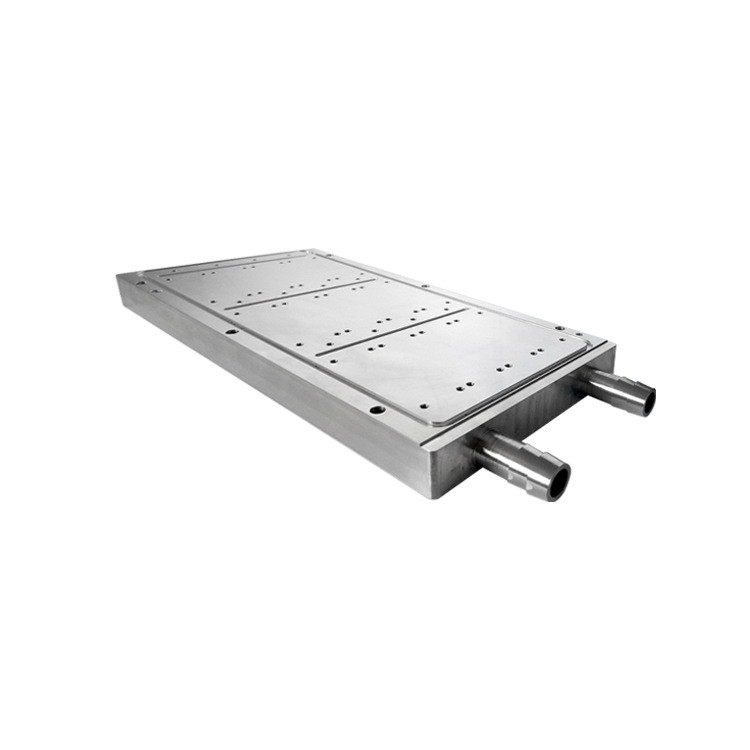

Dissipador de calor frio líquido personalizado da placa refrigerando de água da placa para o equipamento da indústria

Detalhe rápido

QUE É UMA PLACA FRIA LÍQUIDA?

Uma placa fria é responsável para tomar o calor dos dispositivos e transferi-lo a um líquido refrigerante líquido monofásico, circular através dos canais internos da placa e subseqüentemente rejeitá-la rio abaixo a um radiador. Há diversas vantagens térmicas/mecânicas de uma solução fria da placa.

Nota

Os dissipadores de calor líquidos são chamados igualmente radiadores água-de refrigeração e radiadores líquido-de refrigeração. Geralmente são feitos do alumínio e usados para dissipar o calor. São usados principalmente em dispositivos de alta potência, tais como os servidores, inversores, inversores, APF, SVG, IGBTs, etc., recordam ter uma empresa chamada fábrica do radiador de Fodor especializam-se nos radiadores de alumínio, em placas água-refrigerando, etc. Isto instalará o elemento de aquecimento na placa água-refrigerando para dissipar o calor, e o líquido interno é designado especialmente.

O ATO FORNECE SOLUÇÕES TÉRMICAS BOMBEADAS SISTEMA-NÍVEL REFRIGERAR DE LÍQUIDO

Fodor projeta e fornece soluções térmicas do sistema-nível. As placas frias usaram-se conjuntamente com uma bomba, permutador de calor, dissipador de calor, e as linhas líquidas, compreendem um laço refrigerando líquido bombeado típico. Os sistemas de refrigeração líquidos bombeados foram usados nas aplicações numerosas que incluem refrigerar automotivo do motor, o controle térmico da aviónica e refrigerar do reator nuclear. Em muitos casos, os reservatórios e as válvulas são usados para controlar o volume e o caudal fluidos. A bomba circula o líquido no laço, que pegara o calor na placa fria e dissipa o calor através do permutador de calor.

Nossa equipe de peritos térmicos tem desenvolvido as tecnologias avançadas refrigerar líquido que são capazes de endereçar edições complexas com tecnologias convencionais refrigerar líquido. O objetivo de nossos esforços é avançar as tecnologias refrigerar líquido para poder refrigerar muito fluxos do calor elevado com pena mínima da gota de pressão. Em particular, os esforços do R&D de Fodor nesta área de tecnologias avançadas para uma escala de aplicações diversa que incluem, refrigerar de alta potência, eletrônica de poder e microprocessadores ou dados do computador centram refrigerar.

Além do que a compreensão da compatibilidade tradicional do líquido/material, Fodor desenvolveu diversos revestimentos para aumentar a resistência de corrosão em determinados materiais.

Do projeto à fabricação, o componente ou o sistema-nível, os peritos térmicos de Fodor fornecem soluções feitas sob encomenda de um sócio provado. Se você gostaria de mais informação sobre nossos projeto e processo de manufatura frios feitos sob encomenda da placa, contato nós!

Que parâmetros devem ser fornecidos no projeto térmico da placa água-de refrigeração?

Ao projetar a dissipação de calor da placa água-refrigerando, é necessário fornecer o modelo da placa água-refrigerando (isto é, o tamanho da placa água-refrigerando), a posição de furo da placa água-refrigerando, o alvo a ser conseguidos (incluindo a diferença da temperatura, a diferença da pressão de água, etc.), os parâmetros da junção, o poder do fonte de calor, e valor calorífico e outros dados

PROJETO E ANÁLISE FRIOS DA PLACA PARA A GESTÃO TÉRMICA

Ao projetar uma placa fria lá seja diversos desafios a superar a fim criar um projeto ótimo. Em muitos casos, há um comércio-offs entre opções do projeto. Fodor tem a experiência significativa em encontrar necessidades térmicas ao minimizar custos de fabrico de funcionamento e. Estão abaixo diversas características que do desempenho chave nós analisaremos como parte do projeto:

1. Gota de pressão
2. Trajeto líquido do fluxo
3. Equilíbrio do fluxo
4. Compatibilidade material
5. Estabilidade fluida
6. Uniformidade da temperatura
7. Temperatura máxima
8. Peso/tamanho

OPÇÕES FRIAS LÍQUIDAS DO FLUXO DA PLACA

Há diversos tipos de sistemas frios da placa para a consideração. Fodor analisará as exigências de projeto e recomendará o tipo apropriado de placa fria para sua aplicação. Estão abaixo diversas de nossas opções do fluxo:

Serpentine Tube

• Tubo múltiplo
• Mini Channel
• Micro canal

Cada tipo de configuração de sistema tem o comércio-offs do desempenho. Por exemplo, um projeto do microcanal aumenta a área de superfície para a transferência térmica, contudo, com determinados caudais, poderia causar a instabilidade do fluxo e grandes gotas de pressão.

MATERIAL DE PLACA FRIO LÍQUIDO E OPÇÕES FLUIDAS

O material do envelope e a compatibilidade fluida são considerações cruciais ao projetar uma placa fria. A equipe no ATO tem a experiência em soluções compatíveis estáveis.

---Alumínio
---De aço inoxidável
---Cobre
---Polímero-baseado
---Água
---Água Deionized
---Mistura do glicol da água/etileno
---Líquidos dielétricos

MATERIAL DE PLACA FRIO LÍQUIDO E OPÇÕES FLUIDAS

O material do envelope e a compatibilidade fluida são considerações cruciais ao projetar uma placa fria. A equipe no ATO tem a experiência em soluções compatíveis estáveis.

Alumínio
De aço inoxidável
Cobre
Polímero-baseado
Água
Água Deionized
Mistura do glicol da água/etileno
Líquidos dielétricos

Uma vez que o projeto foi terminado, pode ser protótipo e fabricado em nossos 9001:2008 IS0 e AS9100: instalação de manufatura certificada qualidade 2009. Você pode estar seguro das práticas muito melhores do projeto e de fabricação de Fodor.

Uma vez que o projeto foi terminado, pode ser protótipo e fabricado em nossos 9001:2008 IS0 e AS9100: instalação de manufatura certificada qualidade 2009. Você pode estar seguro das práticas muito melhores do projeto e de fabricação de Fodor.

Nós podemos oferecer o projeto e o serviço da simulação. Por exemplo, o exemplo do nosso cliente alemão.

De acordo com os resultados da simulação, a microplaqueta simulada é em conformidade com as exigências da temperatura specficied pelo cliente.
